Описание системы

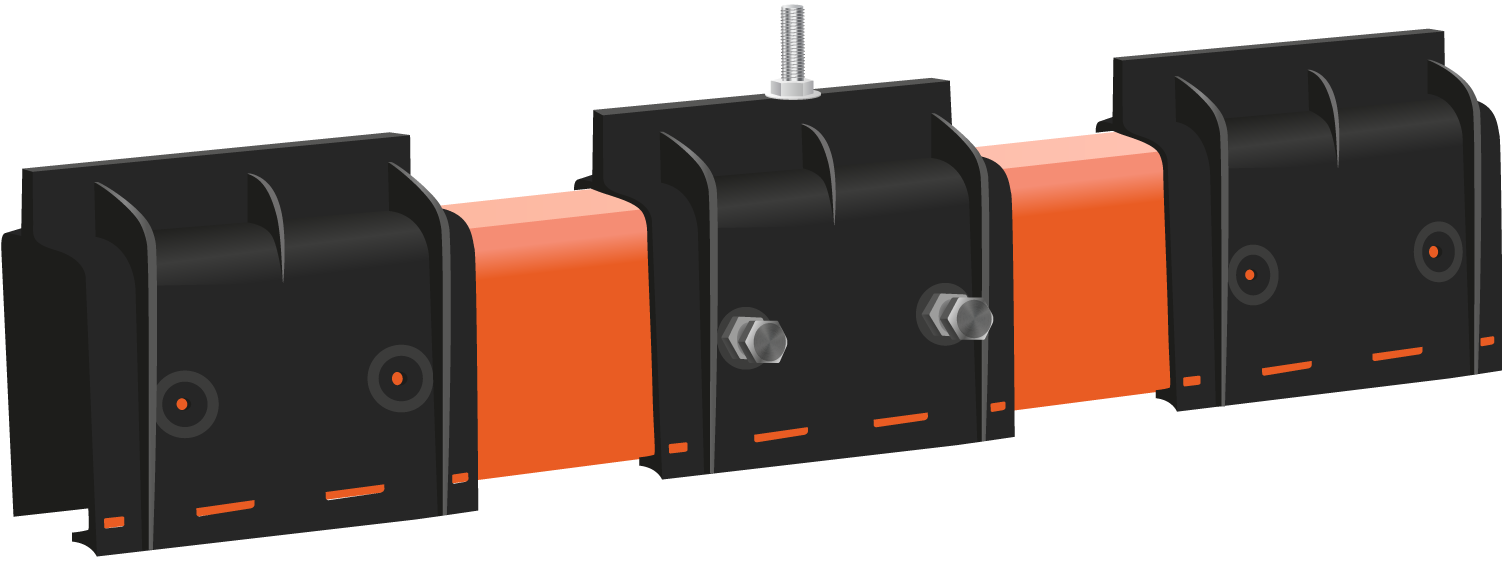

Контактная линия ATOLLO® представляет наилучшее решение для электропитания кранов, лебедок, талей, мостовых кранов, монорельсов, конвейеров, автоматизированных складов и ряда прочих мобильных механизмов. Система запатентована, соответствует стандартам CE, имеет сертификат LO-VAG, ГОСТ Р – сертификат соответствия Российской Федерации.

Контактная линия ATOLLO® отличается от прочих систем электропитания рядом своих преимуществ:

  • Высокий уровень безопасности: линия отвечает большинству самых строгих международных стандартов по безопасности, применимых к новейшим системам электропитания: гарантирована защита от удара током при случайном контакте. Более того, заземляющий провод маркирован соответствующим символом, напечатанным на корпусе короба;
  • Высокий уровень прочности: изоляционный короб и все компоненты компактны, прочны, жестки и устойчивы против коррозии;
  • Гибкость в применении: подходит как для прямых рельсов, так и для линий с изгибом. Идеальна для использования как внутри помещений, так и на открытом воздухе;
  • Быстрая и легкая установка: благодаря дизайну и разработке всех компонентов (соединительной муфты, изолирующей секции и секции контроля, поддерживающих кронштейнов и др.) обеспечивается быстрая и легкая установка, даже в сложных условиях;
  • Не требует обслуживания: благодаря тщательному анализу при разработке всех компонентов, необходимость обслуживания линии практически отсутствует;
  • Отсутствие проблем в размещении: для установки требуется минимальная площадь;
  • Предусмотренное число проводников: до 5

Эта система может поставляться в двух вариантах:

  • линия с предустановленной медной жилой, установленные в короб на заводе в Италии; медные жилы при монтаже соединяются специальными клипсами;
линия с предустановленной медной жилой

В данном типе линии медная полоса предварительно вставлена в короб на соответствующие места. С тем, чтобы обеспечить соединение между коробами, оконечные части медной полосы загнуты и готовы к скреплению с помощью соответствующих зажимов.

Внутри короба предусматривается использование направляющей во избежание неправильной вставки токосъемной каретки.

  • пустая линия без жилы, проводник поставляются отдельно в рулонах, установка проводников может быть легко реализована в ходе монтажа, когда жилы установлены вдоль всей длины линии.
пустая линия без жилы

В данном типе линии медная полоса нарезается на необходимую длину и протягивается внутри коробов после их установки и соединения друг с другом. В этом случае электрическая линия с непрерывной медной полосой устанавливается в значительно более короткие сроки. Эта конструкция также гарантирует гораздо меньшие потери напряжения при эксплуатации, равно как и заметно меньший износ контактных башмаков.

Внутри короба предусматривается использование направляющей во избежание неправильной вставки токосъемной каретки.

Для очень больших систем, установка осуществляется с использованием планшета и монтажного токосъемника. Таким образом, во время монтажа, можно реализовать систему с непрерывным проводником, и, следовательно, падение напряжения на самом деле уменьшается.

Возможна поставка линий с изгибом (минимальный радиус 1250 мм и 4 медных полосы). Благодаря инновационным разработкам, установка изгиба исключительно легкая и быстрая и может быть использована для обеих версий линии (Тип С и Тип Р).

Технические характеристики:

  • рабочее напряжение/частота: до 600В/ 50-60Гц;
  • напряжение изоляции IEC 60439/2: 3750В;
  • температура при расчетной нагрузке: -30С +40С;
  • температура допустимая для короба: до +60С;
  • кратковременно допустимый пробойный ток: 500Ах1с;
  • степень защиты IP без закрывающей шторки: IP 13;
  • степень защиты IP c закрывающей шторкой: IP 23.

Дополнительное оборудование:

  • сдвоенный токосъемник;
  • возможность изгиба линии;
  • возможность разрыва линии;
  • возможность установки изолятора для ремонтной зоны;
  • возможность установки секции контроля;
  • возможность установки секции расширения.

Варианты исполнения:

  • для агрессивной среды;
  • для запыленной среды;
  • степень защиты до IP23;
  • для высокой температуры.
